09、轻钢别墅研究

2016年国务院出台大力发展装配式建筑的指导意见提出：力争用10年左右时间，使装配式建筑占新建建筑的比例达到30%。而轻型钢结构建筑，作为装配式建筑的绝配更是越来越被大家所知晓，比如现在掀起的建轻钢别墅的潮流。

中规设计积极应对市场变化，抓住市场趋势，于2014年成立钢结构研究所，实现实力的拓展升级，并为以轻钢结构打造生态与现代共生的绿色家园而不断努力。

一、适合国内市场的轻钢龙骨别墅

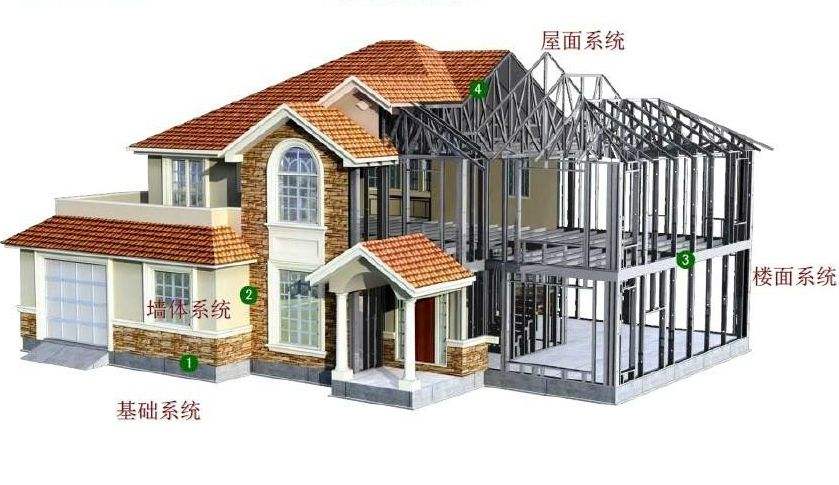

轻钢别墅体系介绍

冷弯薄壁轻钢别墅体系，即梁、柱等杆件采用冷弯薄壁形式，通过高密度梁柱系统来降低单根杆件的截面，从而达到减轻单根梁柱和整体建筑重量的目的，方便生产、运输和现场施工。

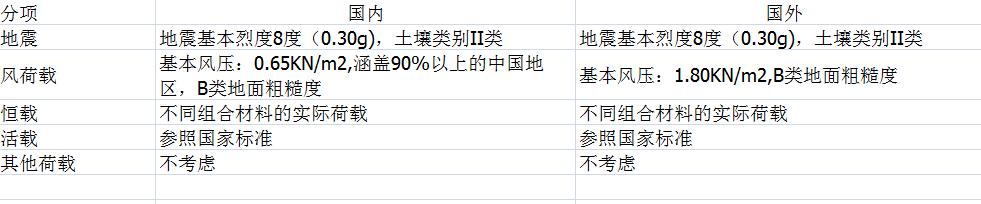

具体设计条件：针对国内市场，各地自然条件不一样，选择中偏高的自然条件作为设计依据，具体如下：

骨架系统方案比较

方案介绍：条件假定，房屋长12.6米，宽8.4米，单层建筑面积105.84m2, 柱子和梁的间距按照0.6米和0.9米来计算，柱子采用C型冷弯薄壁89X41和150X41系列，梁采用桁架梁，梁高300，以上任何单一杆件重量控制在60kg以内，方便现场安装。楼板采用100mm厚现浇混凝土（底部采用钢桁架楼承板），墙面采用轻质组合墙体内灌发泡水泥。

分别进行层高3.3米，3.6米，3.9米计算，由于轻钢别墅一般2到3层，因此对2层和3层分别进行计算比较。计算结果得出，柱、梁等杆件间距在0.9米，层高在3.3米时，含钢量约40kg/m2, 当层高增加时，略有增加。总体来讲，采用高密度梁，柱体系含钢量比传统的结构大大降低。

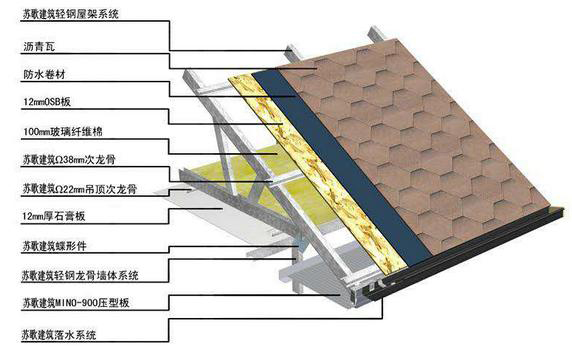

屋面系统

方案一：12mm欧松板+防水卷材+沥青瓦+落水系统

方案二： 12mm欧松板+防水卷材+树脂瓦+落水系统

墙面系统

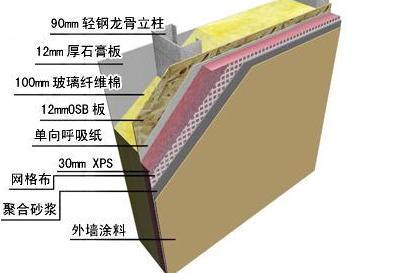

外墙方案：其中玻璃棉用发泡水泥代替，外墙外表面达到保温效果。

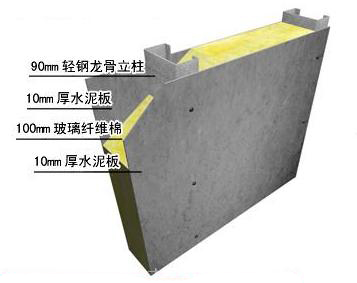

内墙方案：其中玻璃棉用发泡水泥代替，水泥板外刮白。

楼面系统

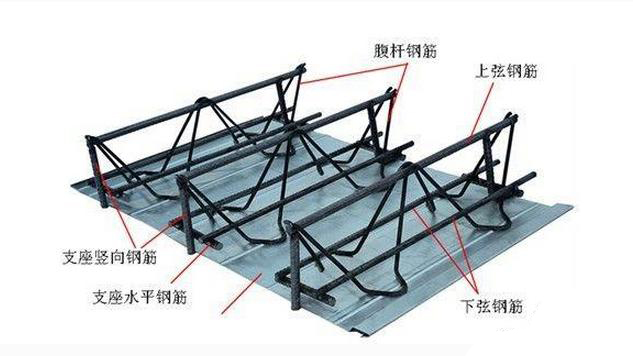

楼面采用100mm后现浇混凝土，底板采用钢桁架楼承板。

基础系统

由于柱梁密度较高，分散在每个柱点的力较小，因此采用条形基础，柱子底部锚栓直接锚在条形基础内。

二、适合国外市场（斐济）的轻钢龙骨别墅

轻钢别墅体系介绍

参考浙江宝业大和轻钢别墅体系，即梁、柱等杆件采用轧制或者焊接型钢形式，通过高密度梁柱系统来降低单根杆件的截面，从而达到减轻单根梁柱和整体建筑重量的目的，方便生产、运输和现场施工。

具体设计条件：为了迎合斐济等国外市场，自然条件要符合当地要求，具体如下：

骨架系统方案比较

条件假定：房屋长12.6米，宽8.4米，单层建筑面积105.84m2, 柱子和梁的间距按照1.2米和1.8米来计算，柱子采用方管100系列，梁采用HN200X100,HM150X100,HW100X100,HN100X50几种类型，以上任何单一杆件重量控制在60kg以内，方便现场安装。楼板采用100mm厚现浇混凝土（底部采用钢桁架楼承板），墙面采用轻质组合墙体内灌发泡水泥。

分别进行层高3.3米，3.6米，3.9米计算，由于轻钢别墅一般2到3层，因此对2层和3层分别进行计算比较。计算结果得出，柱、梁等杆件间距在1.8米，层高在3.3米时，含钢量最轻, 当层高增加时，略有增加。总体来讲，采用高密度梁，柱体系含钢量比传统的结构大大降低。

 中规设计项目案例展示

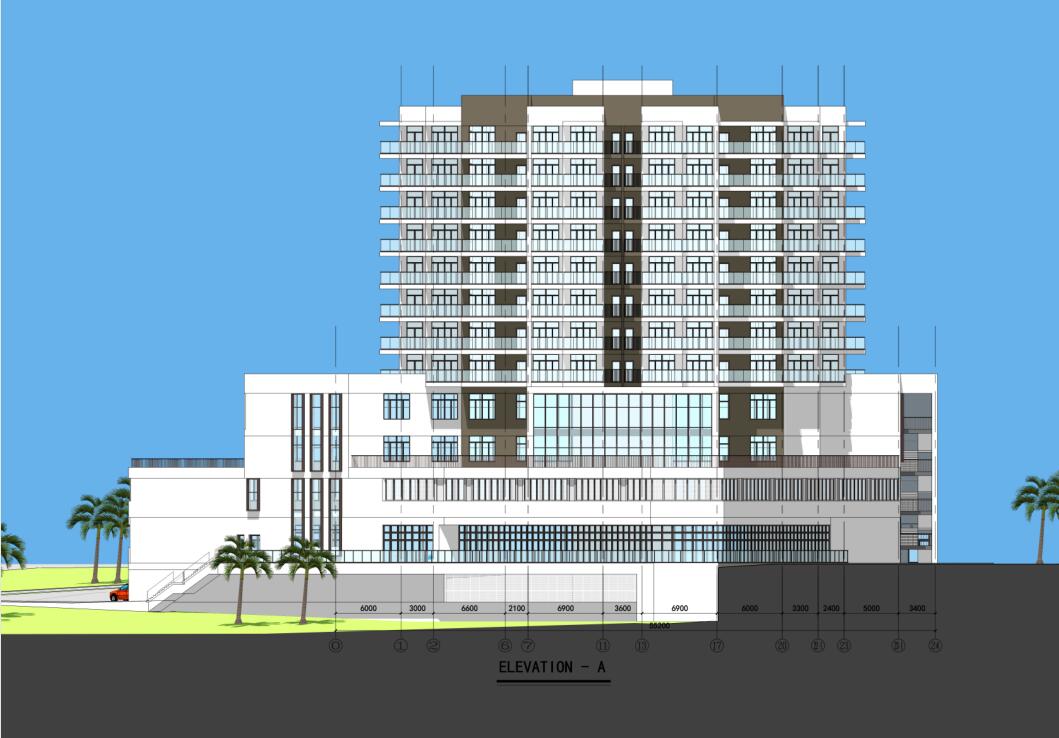

Samabula中心项目

建设地点：斐济苏瓦

项目面积：约1.4万平方米

方案完成时间：2017年12月

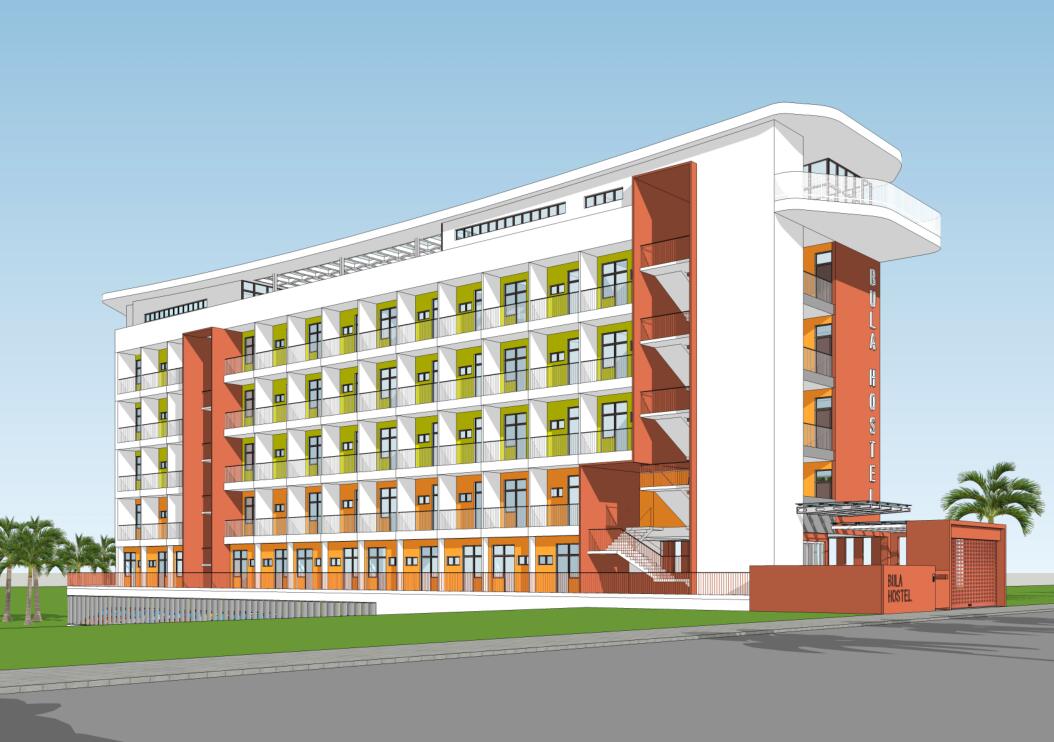

Bula Hostel

建设地点：斐济苏瓦

项目面积：约3000平方米

方案完成时间：2017年10月
